Камеры КСО
Камеры КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50/60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.
Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы формируется совокупностью схем главных и вспомогательных цепей камер КСО.
Внутри камеры размещена аппаратура главных цепей. Рукоятки приводов и аппаратов управления расположены с фасадной стороны камеры КСО. Реле защиты, управления, сигнализации, приборы учета и измерения расположены как с фасадной стороны, так и внутри камеры КСО.
Доступ в камеру создают две двери: верхняя – в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя – в зону кабельных присоединений, силового трансформатора или разъединителя. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. На камере имеются смотровые окна для обзора внутренней части камеры.
В камерах КСО имеется устройство для установки лампы внутреннего освещения, обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения главных цепей.
Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровыми окнами ограждения.
Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлена гибким проводом.
При монтаже каркас камеры непосредственно приваривается к металлическим заземленным конструкциям или сбалчивается к закладным частям.
Шины заземления (проводники) окрашены в черный цвет.
В камерах с кабельными вводами предусмотрена возможность концевой разделки четырех трехфазных кабелей сечением до 240 мм2, а также однофазных кабелей с пластмассовой изоляцией сечение до 500 мм2.
Каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления, сигнализации служит короб, расположенный в средней части камер. Кроме того, в коробе размещен выходной клеммник для выполнения межкамерных соединений вспомогательных цепей.
Предотвращая ошибочных операций при обслуживании и ремонте в камерах выполнены следующие блокировки:
Механические:
блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
блокировка, не допускающая включения заземляющих ножей при включенных рабочих ножах разъединителя;
блокировка, не допускающая включения разъединителей при включенных заземляющих ножах.
Электрические:
блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
блокировка, не допускающая включения выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин.
Примечание. Для осуществления других видов блокировок (оперативной безопасности и т.п.) согласно схемам вспомогательных цепей в камерах КСО по заказу предусмотрена возможность установки блокировочных замков и конечных выключателей положения заземляющего разъединителя (по заказу).
При двухрядном расположении камер в помещении распределительных устройств (РУ) на камерах устанавливаются шинные мосты.
Шинные мосты представляют собой металлоконструкцию, собранную из двух рам с установленными на них изоляторами, шинами и шинодержателями. Длина шинных мостов должна быть рассчитана на расположение камер КСО с шириной прохода между камерами: 1800, 2300, 2800, 3300, 3800 и 4300 мм.
Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы разъединителей размещаются на панелях шириной 200 мм, закрепленных между собой двумя крайними камерами ряда распределительных устройств (РУ) (справа или слева).
Основные технические данные
| Наименование параметра | Значение параметра камер | |||||
|---|---|---|---|---|---|---|
| с вакуумным выключателем | с контактором КВТ-10-4/400 У2, УХЛ5 | с выключателем нагрузки ВНП3-М1-10/630-203 | ||||
| BB/TEL | ВБСК-10-20-630У3 | ВБЭМ-10-16/1000 УХЛ2 | Эволис "Мерлин Жерен" | |||
| Номинальное напряжение (линейное), кВ | 6; 10 | |||||
| Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 | |||||
| Номинальный ток главных цепей, А | 1000; 1600 | 630; 1000 | 1000 | 630; 1250; 1600 | 400; | 630 |
| Номинальный ток отключения, кА | 12,5; 20 | 20 | 16; 20 | 25; 31,5 | 4 | 0,630 |
| Ток термической стойкости (трехсекундный ток), кА | 20 | 20 | 20 | 25; 31,5 | - | 20 |
| Ток электродинамической стойкости, кА | 51 | 51 | 51 | 62,5; 80 | - | 51 |
| Номинальный ток трансформаторов тока, А: | 50; 75; 100; 150; 200; 300; 400; 630; 1000; 1500 | |||||
| Номинальный ток сборных шин, А | 630; 1000; 1600 | |||||
| Номинальный ток шинных мостов, А | 630; 1000; 1600 | |||||
| Номинальное напряжение вспомогательных цепей, В: - цели защиты, управления и сигнализации постоянного и переменного тока, В -цепи трансформаторов напряжения, В - цепи трансформаторов собственных нужд, В Цепи освещения: - внутри камеры КСО, В | 220 > 100 220;380 36;220 | |||||
| Ток плавкой вставки силового предохранителя, А | 12. 2; 3,2; 5; 8; 10; 16; 20; 31,5 ? 160 | |||||

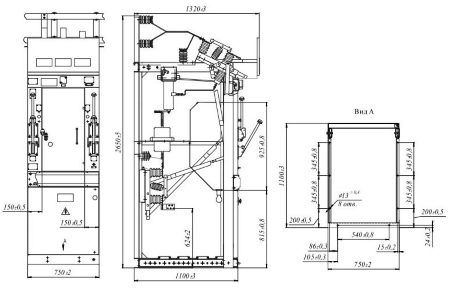

Габаритные, установочные, присоединительные размеры КСО-208
