Устройство комплектное распределительное К-104

Устройство комплектное распределительное К-104 применяются для работы в электрических установках трехфазного переменного тока и номинальным напряжением 6 и 10 кВ для структуры с изолированной или заземленной через дугогасящий реактор нейтралью

Основные технические данные

Наименование параметра	Значение параметра
Номинальное напряжение (линейное), кВ при частоте 50 Гц (для исполнения У3) при частоте 60 Гц (для исполнения Т3)	6; 10 6,6; 11
Номинальное рабочее напряжение (линейное), кВ	7,2; 12
Номинальный ток главных цепей, А при частоте 50 Гц при частоте 60 Гц	630; 1000; 1600; 2000; 2500; 3150 630; 1250; 2500
Номинальный ток сборных шин, А при частоте 50 Гц при частоте 60 Гц	1000*; 1600; 2000; 2500; 3150 800*; 1250; 1600; 2500
Номинальный ток вылючения выключателя, встроенного в КРУ, кА	12,5; 16; 20; 25; 31,5; 40
Ток термической стойкости (трехсекундный ток), кА	20; 31,5; 40
Ток электродинамической стойкости, кА	51; 81; 104
Номинальное напряжение вспомогательных цепей, В: постоянного тока переменного тока	110; 200 220
Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА	40

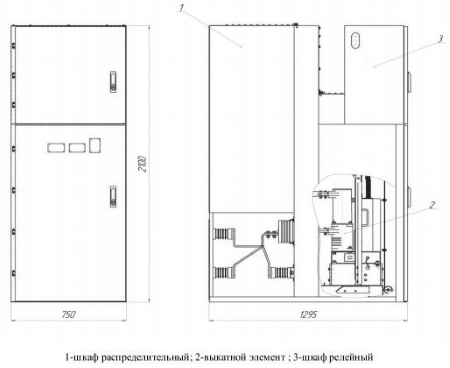

Компоновка на номинальные токи 630, 1000, 1600А

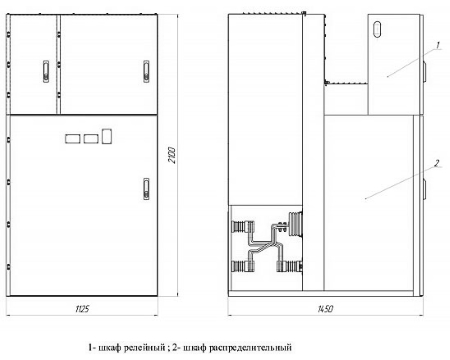

Компоновка на номинальные токи 2000, 2500, 3150А
