Устройства комплектные распределительные серии КРУ-2-10
Устройства комплектные распределительные КРУ-2-10 применяются для работы в электрических установках трехфазного переменного тока 50/60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.
Структура условного обозначения
КРУ - 2 - 10 - 20 - У3
КРУ - комплектное распределительное устройсво
2 - условный индекс серии
10 - класс напряжения, кВ
20 - номинальный ток отключения выключателя, кА
У3 - климатическое осуществление и категория размещения по ГОСТ 15150 и ГОСТ 15543.1
Основные технические данные
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение (линейное), кВ при частоте 50 Гц (для исполнения У3) при частоте 60 Гц (для исполнения Т3) | 6; 10 6,6; 11 |
| Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток главных цепей, А при частоте 50 Гц при частоте 60 Гц | 630; 1000; 1600; 2000; 2500; 3150 630; 1250; 2500 |
| Номинальный ток сборных шин, А при частоте 50 Гц при частоте 60 Гц | 1000*; 1600; 2000; 2500; 3150 800*; 1250; 1600; 2500 |
| Номинальный ток выключения встроенного в КРУ выключателя, кА | 20; 25; 31,5 |
| Ток термической стойкости (трехсекундный ток), кА | 20; 31,5 |
| Ток электродинамической стойкости, кА | 51; 81 |
| Номинальное напряжение вспомогательных цепей, В: постоянного тока переменного тока | 110; 200 220 |
| Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА | 40, 145 |

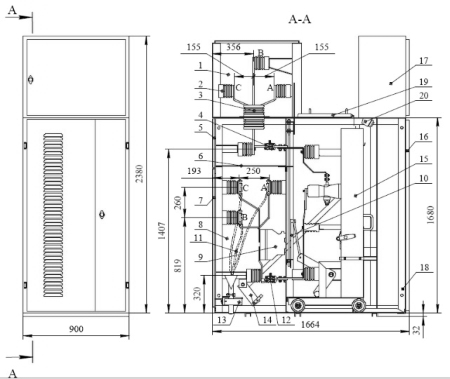

Шкаф с выключателем, трансформатором тока и шинным выводом

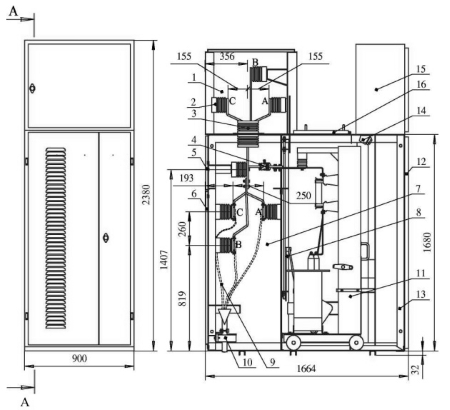

Шкаф с трансформатором напряжения НАМИ 10

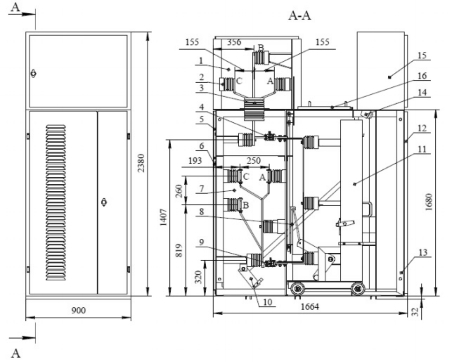

Шкаф с розеткой разъединителя
