Трансформаторы напряжения ОСМ1
Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого назначения) мощностью 0,063 - 4,0кВ·А напряжением первичной обмотки от 220 до 660В, вторичных обмоток от 12 до 260В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.
Трансформаторы соответствуют требованиям ГОСТ19294-84. Виды климатического исполнения У3, УХЛ3 и Т3 по ГОСТ15150-69. Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях.
Трансформаторы мощностью 1,6; 2,5 и 4,0кВ·А устанавливаются на горизонтальной плоскости, а мощностью до 1,0кВ·А включительно - как на горизонтальной, так и на вертикальной плоскостях. Класс нагревостойкости изоляции для трансформаторов мощностью 0,063 - 2,5кВ·А климатических исполнений У и УХЛ Е, для трансформаторов климатического исполнения Т и трансформаторов мощностью 4,0кВ·А исполнения У - В по ГОСТ8865-93. Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличаются только защитными покрытиями. По способу защиты от поражения электрическим током трансформаторы ставят к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96.
Трансформаторы выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки трансформаторов - каркасной конструкции, намотаны медным проводом с теплостойкой изоляцией. Трансформаторы в сборе пропитаны влагостойким электроизоляционным лаком в установке вакуумной пропитки.
На верхней поверхности трансформаторов указан его тип, символ условного обозначения нестойкости к короткому замыканию и год выпуска. Номинальное напряжение обмоток указано на колодках выводов над контактными зажимами. При этом
U - соответствует началу первичной обмотки,
О - началу вторичных обмоток.
Трансформаторы нужны для монтажа в аппарате (устройстве), у которого защита от прикосновения, попадания воды и перегрузки осуществляется этим аппаратом (устройством). Контактные зажимы колодок выводов рассчитаны на присоединение внешних проводов с медными или алюминиевыми жилами сечением не более 2,5 мм в количестве 2-х проводов на каждый зажим. Не рекомендуется эксплуатация трансформаторов в помещениях, содержащих кислотные и щелочные пары, вредно действующие на материалы, из которых изготовлены трансформаторы.
Трансформатор ОСМ условное обозначение.
ОСМ1 - ХХХ УЗ 380/ 5-22-110/ 12 ТУ
О - однофазный,
С - сухой,
М - многоцелевого назначения.
ХХХ - Мощность, кВ·А
У3 - Вид климатического исполнения
380 - Напряжение первичной обмотки, В
5-22-110 - Напряжение вторичной обмотки, с ответвлениями на 5 и 22В, В
12 - Напряжение третьей обмотки, В
ТУ - 16-717.137-83
Транспортировать упакованные трансформаторы можно любым видом транспорта при условии, если исключается возможность механического повреждения и непосредственного, воздействия атмосферных осадков. Ящики с трансформаторами должны быть зафиксированы от перемещения способом, установленным для данного вида транспорта.
Технические данные трансформаторов
Мощность первичной обмотки (кВА) | ||||||||
---|---|---|---|---|---|---|---|---|
0,063 | 0,1 | 0,16 | 0,25 | 0,4 | 0,63 | 1,0 (1,0М) | 1,6 | 2,5 |
Габаритные размеры трансформаторов BxLxH (мм) | ||||||||
95*70*90 | 95*86*90 | 105*90*107 | 105*106*130 | 135*106*140 | 165*105*170 | 165*148*170 (165*115*170) | 183*155*215 | 230*155*235 |
Масса трансформаторов (кг) | ||||||||
1,24 | 1,8 | 2,7 | 3,9 | 5,5 | 7,5 | 13,0 (10,5) | 14,3 | 21 |
Ном. мощность третьей обмотки (U3) в трансформаторах типа */5-22-110/24 (Вт) | ||||||||
- | 25 | 60 | 60 | 60 | 120 | 120 | 250 | 250 |
Ном. мощность на вторичных обмотоках (U2 и U3) в трансформаторах типа */56/56 распределяется поровну. | ||||||||
Ном. мощность на вторичных (U2 и U3 и U4) обмотках в трансформаторах типа */110/29/24 (Вт) | ||||||||
- | 25/50/25 | 75/60/25 | 100/90/60 | 190/150/60 | 340/230/60 | - | - | - |
Напряжения первичных обмоток трансформаторов (ниже обозначено *). | ||||||||
Стандартные:220; 380; 660В. По заказу (экспортные): 115; 230; 240; 400; 415; 440; 550В. | ||||||||
Стандартные варианты напряжений вторичных обмоток трансформаторов (В) *- первичная обмотка | ||||||||
*/5-12 | */5-12 | */5-12 | */12/12 | */12/12 | */14/14 | */14/14 | */5-22-110/12 | */5-22-110/12 |
*/5-14 | */5-14 | */5-14 | */14/14 | */14/14 | */5-24 | */29/29 | */5-22-110/24 | */5-22-110/24 |
*/14/14 | */14/14 | */14/14 | */5-24 | */5-24 | */29/29 | */5-42 | */5-22-110/42 | */5-22-110/42 |
*/5-24 | */5-24 | */5-24 | */5-29 | */5-29 | */5-36 | */56/56 | */5-22-110/110 | */5-22-110/110 |
*/5-29 | */5-29 | */5-29 | */29/29 | */29/29 | */5-42 | */82/82 | */5-22-220/12 | */5-22-220/12 |
*/29/29 | */29/29 | */29/29 | */5-36 | */5-36 | */56/56 | */5-110 | */5-22-220/24 | */5-22-220/24 |
*/5-36 | */5-36 | */5-36 | */5-42 | */5-42 | */82/82 | */5-220 | */5-22-220/42 | */5-22-220/42 |
*/5-42 | */5-42 | */5-42 | */5-56 | */5-56 | */5-110 | */5-22-110/12 | */5-22-220/110 | */5-22-220/110 |
*/5-56 | */5-56 | */5-56 | */56/56 | */56/56 | */5-220 | */5-22-110/24 | ||
*/56/56 | */56/56 | */56/56 | */82/82 | */82/82 | */5-22-110/12 | */5-22-110/42 | ||
*/82/82 | */82/82 | */82/82 | */5-110 | */5-110 | */5-22-110/24 | */5-22-110/110 | ||
*/5-110 | */5-110 | */5-110 | */5-130 | */5-130 | */5-22-110/42 | */5-22-220/12 | ||
*/5-130 | */5-130 | */5-130 | */5-220 | */5-220 | */5-22-110/110 | */5-22-220/24 | ||
*/5-220 | */5-220 | */5-220 | */5-260 | */5-260 | */5-22-220/12 | */5-22-220/42 | ||
*/5-260 | */5-260 | */5-260 | */5-22-110/12 | */5-22-110/12 | */5-22-220/24 | */5-22-220/110 | ||
*/5-22-110/12 | */5-22-110/12 | */5-22-110/24 | */5-22-110/24 | */5-22-220/42 | ||||
*/5-22-110/24 | */5-22-110/24 | */5-22-110/42 | */5-22-110/42 | */5-22-220/110 | ||||
*/5-22-110/42 | */5-22-110/42 | */5-22-110/110 | */5-22-110/110 | */110/29/12 | ||||
*/5-22-110/110 | */5-22-110/110 | */5-22-220/12 | */5-22-220/12 | */110/29/24 | ||||
*/5-22-220/12 | */5-22-220/12 | */5-22-220/24 | */5-22-220/24 | */110/29/42 | ||||
*/5-22-220/24 | */5-22-220/24 | */5-22-220/42 | */5-22-220/42 | |||||
*/5-22-220/42 | */5-22-220/42 | */5-22-220/110 | */5-22-220/110 | |||||
*/5-22-220/110 | */5-22-220/110 | */110/29/12 | */110/29/12 | |||||
*/110/29/12 | */110/29/12 | */110/29/24 | */110/29/24 | |||||
*/110/29/24 | */110/29/24 | */110/29/42 | */110/29/42 | |||||
*/110/29/42 | */110/29/42 |

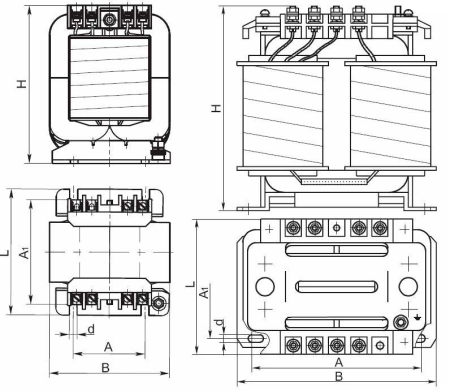

Габаритные и установочнные размеры трансформаторов ОСМ1
Тип трансформатора | B | L | H | A | A1 | d | Масса,кг | Рис. |
---|---|---|---|---|---|---|---|---|
ОСМ1-0.063 | 90 | 77 | 100 | 52±0.5 | 58±0.5 | 5.5+1 | 1.30 | 3 |
ОСМ1-0.1 | 90 | 92 | 100 | 52±0.5 | 73±0.5 | 6.5+1 | 1,90 | 3 |
ОСМ1-0.16 | 110 | 95 | 115 | 60±0.5 | 77±0.5 | 6.5+1 | 2.85 | 3 |
ОСМ1-0.25 | 110 | 110 | 135 | 60±0.5 | 90±0.5 | 6.5+1 | 4.10 | 3 |
ОСМ1-0.4 | 140 | 112 | 145 | 80±0.5 | 90±0.5 | 6.5+1 | 5.85 | 3 |
ОСМ1-0.63 | 170 | 122 | 176 | 105±0.5 | 95±0.5 | 6.5+1 | 9.10 | 3 |
ОСМ1-1.0 | 170 | 154 | 176 | 105±0.5 | 125±0.5 | 6.5+1 | 13.70 | 3 |
ОСМ1-1.6 | 205 | 167 | 220 | 160±0.5 | 121 ± 0.5 | 8.5+1 | 18.00 | 4 |
ОСМ1-2.5 | 250 | 172 | 240 | 185±0.5 | 121 ± 0.5 | 8.5+1 | 25.00 | 4 |
ОСМ1-4.0 | 300 | 232 | 275 | 205±0.5 | 147±0.5 | 10.5+1 | 39.30 | 4 |
