Комплектное распределительное устройство КРУ К-26

КРУ К-26М

Комплектное распределительное устройство КРУ К-26 используется для приема и распределения электрической энергии трехфазного переменного тока напряжением 6 и 10 кВ и применяется в распределительных устройствах собственных нужд электростанций, энергосистем и промышленных предприятий.

КРУ соответствует категории исполнения У3 по ГОСТ 15150-69 и ГОСТ 15543-70, для работы с нижним пределом температуры окружающей среды 25С

Основные технические данные

Наименование параметраЗначение параметра
Номинальное напряжение (линейное), кВ6; 10
Наибольшее рабочее напряжение (линейное), кВ7,2; 12
Номинальный ток главных цепей шкафов КРУ, А630; 1000; 1600; 2000; 2500; 3150
Номинальный ток сборных шин, А630; 1000; 1600; 2000; 2500; 3150
Номинальный ток выключения выключателя, встроенного в КРУ выключателя, кА20; 31,5; 40
Номинальный ток термической стойкости,* кА20; 31,5; 40
Номинальный ток электродинамической стойкости первых цепей шкафов КРУ, кА51; 81
Номинальное напряжение вспомогательных цепей, В:
постоянного тока
переменного тока		110; 200
220
Ток холостого хода, отключаемый разъемными контактными соединениями главной цепи с номинальным напряжением 10 кВ, А0,8

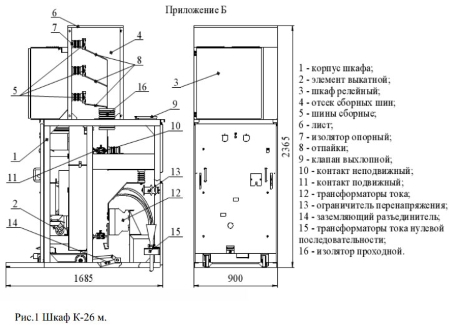

Шкаф К-26м

габариты КРУ K-26

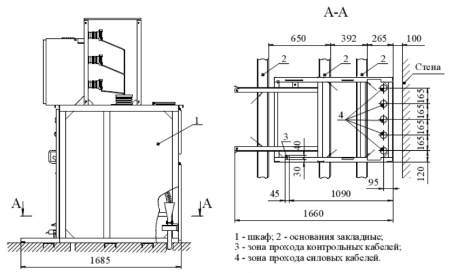

Монтажные размеры шкафов К-26м

монтажные размеры КРУ К-26
