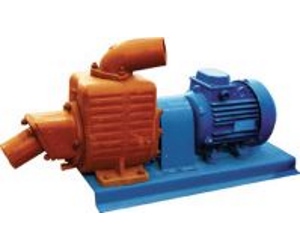

АНС насосы для загрязненных вод
Центробежные консольные одноступенчатые cамовсасывающие насосы с приводом от двигателя (электрический или внутреннего сгорания) используются в разных промышленных отраслях в целях откачки загрязненной воды. Для производства насосов используются такие материалы деталей проточной части — как чугун и углеродистая сталь, уплотнение вала манжетное.
Условия применения:
Подходят для перекачки любых неагрессивных загрязненных жидкостных сред, температура которых не превышает 50 градусов. Максимальная доля частиц составляет 10%, размеры – до 1 мм.
Важно! Для воды с содержанием твердых частиц нужны шламовые – центробежное оборудование, оснащаемое клапаном обратного типа, приводом электрического двигателя и сварной рамой из стали.
| Наименование | Подача, м3/час | Напор, м | Комплектация | Наименование | Подача, м3/час | Напор, м | Комплектация |
| Насос для загрязненных вод АНС-60 | - | - | без рамы без э/дв | Насос для загрязненных вод С-245 | - | - | на раме без э/дв |
| Насос для загрязненных вод АНС-60 | - | - | на раме без э/дв | Насос для загрязненных вод С-245 | 100 | 16 | агрегат |
| Насос для загрязненных вод АНС-60 | 43 | 16,5 | агрегат | Насос для загрязненных вод С-245 | 100 | 16 | агрегат |
| Насос для загрязненных вод АНС-60 | 43 | 16,5 | агрегат | Насос для загрязненных вод С-245 | - | - | агрегат |
| Насос для загрязненных вод АНС-60 | - | - | без рамы без э/дв | Насос для загрязненных вод С-245 | 100 | 16 | агрегат |
| Насос для загрязненных вод АНС-60 | - | - | на раме без э/дв | Насос для загрязненных вод С-245 | - | - | агрегат |
| Насос для загрязненных вод АНС-60 | 43 | 16,5 | агрегат | Насос для загрязненных вод С569М | - | - | без рамы без э/дв |
| Насос для загрязненных вод АНС-60Б | 43 | 16,5 | агрегат | Насос для загрязненных вод С569М | - | - | на раме без э/дв |
| Насос для загрязненных вод АНС-130 | - | - | на раме без э/дв | Насос для загрязненных вод С569М | 220 | 14 | агрегат |
| Насос для загрязненных вод АНС-130 | - | - | на раме без э/дв | Насос для загрязненных вод С569М | - | - | агрегат |
| Насос для загрязненных вод АНС-130 | 120 | 12 | агрегат | Насос для загрязненных вод С569М | 220 | 14 | агрегат |
| Насос для загрязненных вод АНС-130Б | - | - | агрегат | Насос для загрязненных вод НЦИ Ф 100 | - | - | агрегат |
| Насос для загрязненных вод АНС-130Б | 120 | 12 | агрегат | Насос для загрязненных вод НЦИ Ф 100 | 100 | 10 | агрегат |
| Насос для загрязненных вод С-245 | - | - | без рамы без э/дв | Насос для загрязненных вод С-245Н | - | - | агрегат |

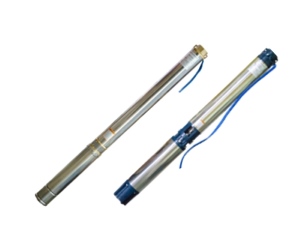

ЭЦВ насосы
Тип:центробежные погружные многоступенчатые насосы с вертикальным расположением вала. Применяются для подъема из артезианских чистой воды для использования в городском, промышленном и сельскохозяйственном водоснабжении.
Среды:предназначены для подъема воды общей минерализацией (сухой остаток) не более 1500 мг/л, рН 6,5..9,5, температурой до 25°С, с массовой долей твердых механических примесей не более 0,01%, с содержанием хлоридов не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода не более 1,5 мг/л.
Материалы:корпус - нержавеющая сталь, чугун; рабочее колесо - армированная нержавеющей сталью пластмасса или нержавеющая сталь.
| Марка агрегата | Подача, куб.м/ч | Напор, м | Рабочая зона,куб.м/ч | Потребляемый ток, А | Марка агрегата | Подача, куб.м/ч | Напор, м | Рабочая зона,куб.м/ч | Потребляемый ток, А | |
| ЭЦВ 4-2,5-65 | 2,5 | 65 | 1,9…3,6 | 3,8 | ЭЦВ 8-25-70 | 25 | 70 | 22…29 | 18 | |
| ЭЦВ 4-2,5-80 | 2,5 | 80 | 1,9…3,6 | 4,2 | ЭЦВ 8-25-100 | 25 | 100 | 22…29 | 27 | |
| ЭЦВ 4-2,5-100 | 2,5 | 100 | 1,9…3,6 | 6,5 | ЭЦВ 8-25-125 | 25 | 125 | 22…29 | 33 | |
| ЭЦВ 4-2,5-120 | 2,5 | 120 | 1,9…3,6 | 8 | ЭЦВ 8-25-150 | 25 | 150 | 22…29 | 37 | |
| ЭЦВ 4-2,5-140 | 2,5 | 140 | 1,9…3,6 | 6,5 | ЭЦВ 8-25-180 | 25 | 180 | 22…29 | 49 | |
| ЭЦВ 4-6,5-70 | 6,5 | 70 | 6…10 | 8 | ЭЦВ 8-25-230 | 25 | 230 | 22…29 | 60 | |
| ЭЦВ 4-6,5-85 | 6,5 | 85 | 6…10 | 11 | ЭЦВ 8-25-300 | 25 | 300 | 22…29 | 72 | |
| ЭЦВ 4-6,5-115 | 6,5 | 115 | 6…10 | 12 | ЭЦВ 8-25-340 | 25 | 340 | 22…29 | 80 | |
| ЭЦВ 4-6,5-130 | 6,5 | 130 | 6…10 | 14,5 | ЭЦВ 8-25-400 | 25 | 400 | 22…29 | 90 | |
| ЭЦВ 4-6,5-150 | 6,5 | 150 | 6…10 | 16 | ЭВЦ 8-40-60 | 40 | 60 | 30…48 | 25 | |
| ЭЦВ 4-10-40 | 10 | 40 | 9…11 | 9,5 | ЭЦВ 8-40-90 | 40 | 90 | 30…48 | 36 | |
| ЭЦВ 4-10-55 | 10 | 55 | 9…11 | 9,5 | ЭЦВ 8-40-120 | 40 | 120 | 30…48 | 48 | |
| ЭЦВ 4-10-70 | 10 | 70 | 9…11 | 10 | ЭЦВ 8-40-150 | 40 | 150 | 30…48 | 56 | |
| ЭЦВ 4-10-85 | 10 | 85 | 9…11 | 13 | ЭЦВ 8-40-180 | 40 | 180 | 30…48 | 32 | |
| ЭЦВ 4-2,5-95 | 10 | 95 | 9…11 | 15 | ЭЦВ 8-65-40 | 65 | 40 | 50…73 | 3 | |
| ЭЦВ 4-10-110 | 10 | 110 | 9…11 | 16 | ЭЦВ 8-65-90 | 65 | 90 | 50…73 | 6,3 | |
| ЭЦВ 5-4-75 | 4 | 75 | 3,5…6,5 | 6,5 | ЭЦВ 8-65-110 | 65 | 110 | 50…73 | 7,5 | |
| ЭЦВ 5-4-125 | 4 | 125 | 3,5…6,5 | 11 | ЭЦВ 8-65-145 | 65 | 145 | 50…73 | 11 | |
| ЭЦВ 5-4-160 | 4 | 160 | 3,5…6,5 | 12 | ЭЦВ 8-65-180 | 65 | 180 | 50…73 | 13 | |
| ЭЦВ 5-6,5-80 | 6,5 | 80 | 4…7,5 | 10 | ЭЦВ 10-65-65 | 65 | 65 | 55…75 | 13 | |
| ЭЦВ 5-6,5-120 | 6,5 | 120 | 4…7,5 | 13 | ЭЦВ 10-65-110 | 65 | 110 | 55…75 | 11 | |
| ЭЦВ 6-4-70 | 4 | 70 | 3…5,6 | 4,6 | ЭЦВ 10-65-150 | 65 | 150 | 55…75 | 13 | |
| ЭЦВ 6-4-100 | 4 | 100 | 3…5,6 | 6 | ЭЦВ 10-65-175 | 65 | 175 | 55…75 | 32 | |
| ЭЦВ 6-4-130 | 4 | 130 | 3…5,6 | 8 | ЭЦВ 10-65-200 | 65 | 200 | 55…75 | 36 | |
| ЭЦВ 6-4-160 | 4 | 160 | 3…5,6 | 9 | ЭЦВ 10-65-225 | 65 | 225 | 55…75 | 45 | |
| ЭЦВ 6-4-190 | 4 | 190 | 3…5,6 | 10 | ЭЦВ 10-65-250 | 65 | 250 | 55…75 | 15 | |
| ЭЦВ 6-6,5-60 | 6,5 | 60 | 5,5…9 | 5,5 | ЭЦВ 10-65-275 | 65 | 275 | 55…75 | 155 | |
| ЭЦВ 6-6,5-85 | 6,5 | 85 | 5,5…9 | 8 | ЭЦВ 10-120-40 | 120 | 40 | 105…130 | 46 | |
| ЭЦВ 6-6,5-105 | 6,5 | 105 | 5,5…9 | 9 | ЭЦВ 10-120-60 | 120 | 60 | 105…130 | 60 | |
| ЭЦВ 6-6,5-125 | 6,5 | 125 | 5,5…9 | 10 | ЭЦВ 10-120-80 | 120 | 80 | 105…130 | 85 | |
| ЭЦВ 6-6,5-140 | 6,5 | 140 | 5,5…9 | 11 | ЭЦВ 10-120-100 | 120 | 100 | 105…130 | 95 | |
| ЭЦВ 6-6,5-185 | 6,5 | 185 | 5,5…9 | 14 | ЭЦВ 10-120-140 | 120 | 140 | 105…130 | 141 | |
| ЭЦВ 6-6,5-225 | 6,5 | 255 | 5,5…9 | 18 | ЭЦВ 10-160-25 | 160 | 25 | 100…220 | 36 | |
| ЭЦВ 6-10-50 | 10 | 50 | 8…12 | 5,8 | ЭЦВ 10-160-35 | 160 | 35 | 100…220 | 47 | |
| ЭЦВ 6-10-80 | 10 | 80 | 8…12 | 4 | ЭЦВ 10-160-50 | 160 | 50 | 100…220 | 67 | |
| ЭЦВ 6-10-110 | 10 | 110 | 8…12 | 5,5 | ЭЦВ 10-160-75 | 160 | 75 | 100…220 | 98 | |
| ЭЦВ 6-10-120 | 10 | 120 | 8…12 | 5,5 | ЭЦВ 10-160-100 | 160 | 100 | 100…220 | 130 | |
| ЭЦВ 6-10-140 | 10 | 140 | 8…12 | 6,3 | ЭЦВ 10-160-125 | 160 | 125 | 100…220 | 165 | |
| ЭЦВ 6-10-185 | 10 | 185 | 8…12 | 8 | ЭЦВ 10-160-150 | 160 | 150 | 100…220 | 185 | |
| ЭЦВ 6-10-235 | 10 | 235 | 8…12 | 11 | ЭЦВ 12-160-65 | 160 | 65 | 120…180 | 93 | |
| ЭЦВ 6-10-350 | 10 | 350 | 8…12 | 13 | ЭЦВ 12-160-100 | 160 | 100 | 120…180 | 130 | |
| ЭЦВ 6-16-50 | 16 | 50 | 13…20 | 3 | ЭЦВ 12-160-140 | 160 | 140 | 120…180 | 165 | |
| ЭЦВ 6-16-75 | 16 | 75 | 13…20 | 5,5 | ЭЦВ 12-160-175 | 160 | 175 | 120…180 | 225 | |
| ЭЦВ 6-16-90 | 16 | 90 | 13…20 | 6,3 | ЭЦВ 12-160-200 | 160 | 200 | 120…180 | 278 | |
| ЭЦВ 6-16-110 | 16 | 110 | 13…20 | 7,5 | ЭЦВ 12-200-35 | 200 | 35 | 150…300 | 69 | |
| ЭЦВ 6-16-140 | 16 | 140 | 13…20 | 11 | ЭЦВ 12-200-70 | 200 | 70 | 150…300 | 133 | |
| ЭЦВ 6-16-160 | 16 | 160 | 13…20 | 13 | ЭЦВ 12-200-105 | 200 | 105 | 150…300 | 190 | |
| ЭЦВ 6-16-190 | 16 | 190 | 13…20 | 13 | ЭЦВ 12-200-140 | 200 | 140 | 150…300 | 270 | |
| ЭЦВ 8-16-140 | 16 | 140 | 12…21 | 11 | ЭЦВ 12-210-25 | 210 | 25 | 160…240 | 55 | |
| ЭЦВ 8-16-160 | 16 | 160 | 12…21 | 13 | ЭЦВ 12-210-55 | 210 | 55 | 160…240 | 98 | |
| ЭЦВ 8-16-180 | 16 | 180 | 12…21 | 32 | ЭЦВ 12-250-35 | 250 | 35 | 150…350 | 78 | |
| ЭЦВ 8-16-200 | 16 | 200 | 12…21 | 36 | ЭЦВ 12-250-70 | 250 | 70 | 150…350 | 146 | |
| ЭЦВ 8-16-260 | 16 | 260 | 12…21 | 45 | ЭЦВ 12-250-105 | 250 | 105 | 150…350 | 235 | |
| ЭЦВ 8-25-55 | 25 | 55 | 22…29 | 15 | ЭЦВ 12-250-140 | 250 | 140 | 150…350 | 270 |

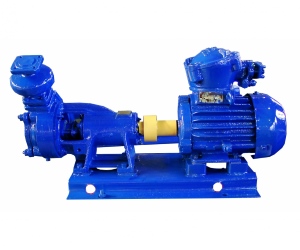

ВКС насосы вихревые
Тип: вихревые консольные одноступенчатые насосы. Применяют в системах с малыми подачами и сравнительно высокими напорами. ВКС - самовсасывающие насосы. Для обеспечения самовсасывания на напорном патрубке насосов устанавливается колпак-расширитель, который позволяет предварительно залитому насосу ВКС откачать воздух из всасывающего трубопровода. ВКО - насосы с обогревом (для перекачивания легкозастывающих жидкостей). Насосы ВКО имеют крышку обогрева и диск, которые вместе с крышкой корпуса образуют камеры обогрева.
Среды: Все типы насосов ВК, ВКС нужны для перекачивания жидкостей с содержанием твердых включений не более 0,01% по массе размером до 0,05мм, с вязкостью до 36*10-6 м2/с (36сСт) и с температурой от -15º до +85ºС (исполнение ВК(С)...А) и от -40º до +85ºС (исполнение ВК(С) ...Б и ВК(С) ...К).
- Насосы типа ВК(С) …А, ВК(С) …Б предназначены для перекачивания воды, нейтральных и прочих слаботоксичных жидкостей;
- Насосы типа ВК(С) …К предназначены для перекачивания негорючих, нетоксичных химически активных жидкостей;
- Насосы типа ВК …А-2Г, ВК …Б-2Г предназначены для перекачивания горючих, токсичных, легковоспламеняющихся, взрывоопасных жидкостей, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85. Если жидкость химически активна, применяется насос ВК …К-2Г;
- Насосы типа ВКС …А-2Г, ВКС …Б-2Г нужны для перекачивания горючих, токсичных жидкостей с температурой вспышки более 85ºС и давлением паров менее 0,01МПа (0,1кгс/см2), в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85. Если жидкость химически активна, применяется насос ВКС …К-2Г;
- Насосы типа ВКО предназначены для перекачивания легкозастывающих жидкостей.
| Марка агрегата | Подача, м3/ч | Напор, м | Рабочая зона, м3/ч | Марка эл/двигателя | Характеристики эл/двигателя | Габаритные размеры агрегата, мм | h max, м * | Ø пат рубков, мм ** | Масса агрегата, кг | |||||
| L | L | B | H | H | ||||||||||
| кВт | об/мин | ВК, ВКС | ВКО | ВК(С,О) | ВК, ВКО | ВКС | ||||||||
| (ВКС, ВКО) | 3,6 | 16 | 1...3,7 | АИР 90L4 | 2,2 | 1500 | 771 | 782 | 315 | 343 | 443 | 4 | 25 | 70 |
| 7,2 | 26 | 5...8 | АИР 100L4 | 4 | 1500 | 835 | 860 | 300 | 343 | 453 | 4 | 40 | 83 | |
| 7,2 | 26 | 2,7...8 | АИР 112М4 | 5,5 | 1500 | 930 | 956 | 290 | 371 | 453 | 4 | 40 | 106 | |
| (ВКС, ВКО) | 14,4 | 28 | 7,5...18 | АИР 132S4 | 7,5 | 1500 | 922 | 1112 | 310 | 403 | 484 | 4 | 40 | 125 |
| (ВКС, ВКО) | 18 | 24 | 14...18,5 | АИР 132S4 | 7,5 | 1500 | 958 | 980 | 310 | 403 | 464 | 4 | 50 | 126 |
| 18 | 24 | 8,4...18,5 | АИР 132М4 | 11 | 1500 | 996 | 1018 | 310 | 403 | 464 | 4 | 50 | 137 | |
| (ВКС, ВКО) | 18 | 24(32) | 14...20 | АИР 132S4 | 7,5 | 1500 | 958 | 980 | 310 | 403 | 464 | 3,5 | 50 | 126 |
| 18 | 24(32) | 8,4...20 | АИР 132М4 | 11 | 1500 | 996 | 1018 | 310 | 403 | 464 | 3,5 | 50 | 137 | |
| (ВКС, ВКО) | 36 | 45 | 30...38 | АИР 180S4 | 22 | 1500 | 1137 | 1170 | 341 | 517 | 567 | 3,0 | 65 | 270 |
| 36 | 45 | 18...38 | АИР 180М4 | 30 | 1500 | 1187 | 1216 | 366 | 517 | 567 | 3,0 | 65 | 290 |

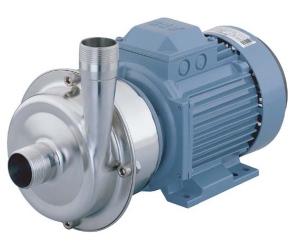

Насосы пищевые
Пищевые насосы представляют отдельную категорию промышленного оборудования. Они предназначены для перекачки жидких и вязких продуктов, включая особо чувствительные к перемешиванию и образованию пены.
Назначение
Пищевой насос нужен для нормального перекачивания карамели, шоколадных масс, джемов и варенья, сиропов, кефира, молока, сметаны, спирта, паток, сладких и несладких кремов, фарша
из мяса, кетчупов, вина, масел и целого ряда других продуктов.
Вещества могут иметь разные показатели вязкости, любую структуру, поэтому на производствах используются различные типы пищевых насосов – каждый из них предназначается для решения конкретных задач.
Виды пищевых насосов.
К самым популярным типам пищевых насосов относят поршневые, винтовые, центробежные, шестеренные, дозаторы, импеллеры, пластинчатые, мембранные.
Оснащение производства планируется с учетом текущих потребностей и может различаться в зависимости от целого ряда факторов.
Все пищевые насосы отличаются продуманной конструкцией, которую можно легко промывать, восстанавливая нормальную пропускную способность без необходимости ее полного разбора. Проточная часть оборудования изготавливается строго из пластика, резины или полиуретана, используются также высокогигиеничные сплавы.
- Винтовые.Самыми часто используемыми на современных производствах являются винтовые модели , производительность которых может достигать отметки 200 м3/ч. Средний напор составляет 24 бар. Преимущества – не пульсирующий, ровный поток на выходе, структура суспензий в процессе перекачки не нарушается.
- Мембранные.Производительность оборудования данного типа может составлять до 54 м3/ч, максимальный напор – 7 бар. Мембранные насосы справляются с перекачкой разных веществ - от молока до теста.
- Кулачковые.Модели с напором до 15 бар и максимальной производительностью до 110 м3/ч. Идеально подходят для перекачки жидкостей, имеющих переменную вязкость.
- Центробежные.Их производительность может достигать 30 м3/ч, а напор не превышает 4.7 бар. Относятся к динамическому типу, применяется для молочной продукции, супов, ароматизаторов.
